Material-Spezifikationen
Seitenwände, Teilungen, Abdeckung, Boden, Rückseiten: aus Holzspanplatten der Klasse E1, beschichtet mit Stoff oder mit Melaminharz imprägnierten Platten in Holzoptik.

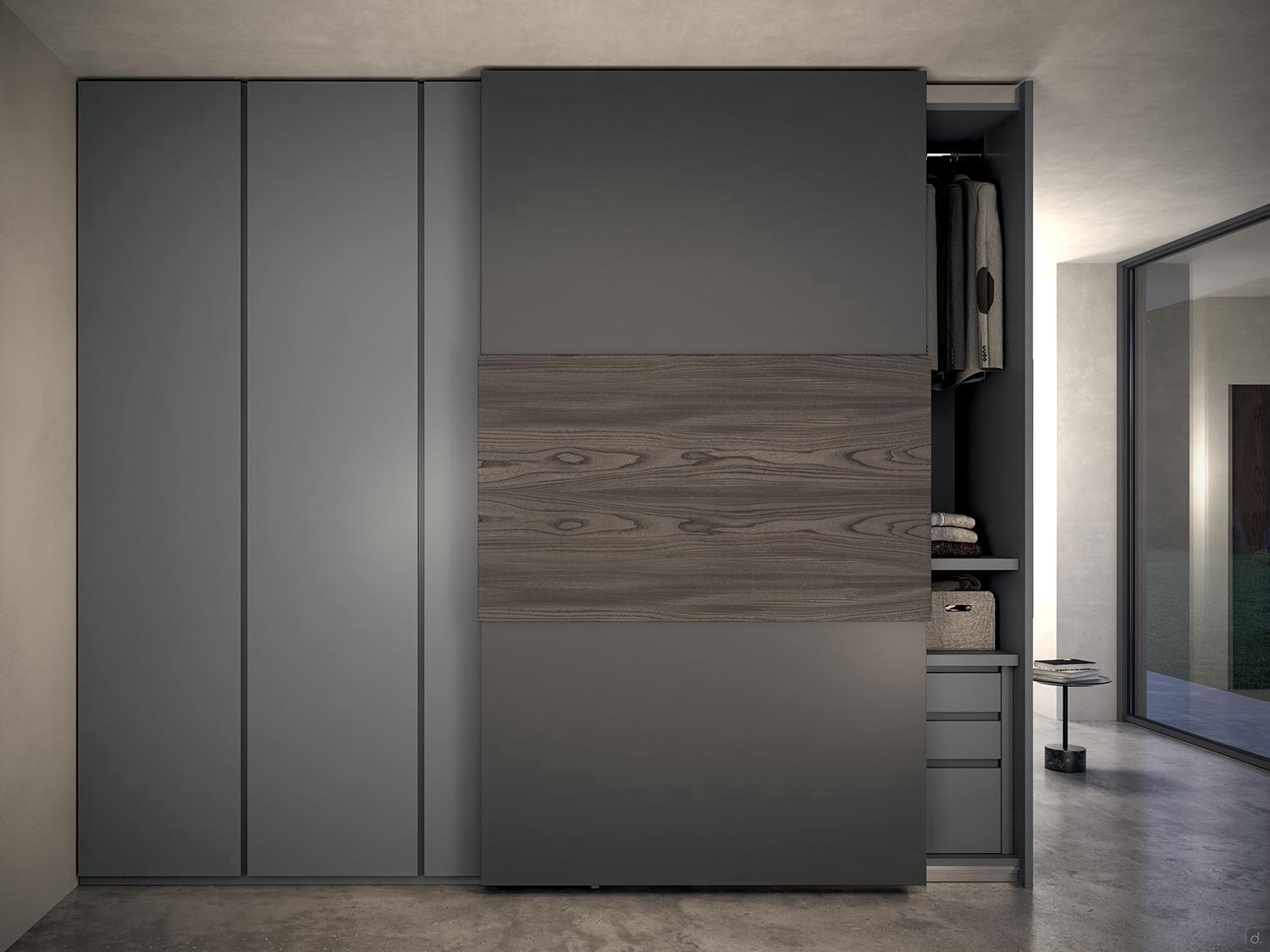

Schwebetüren: aus mattschwarz Epoxiertem Aluminiumrahmen, Schnitt 6 x 6 cm, der mithilfe von Dehnungsfugen vollständig abbaubar ist. Der Flügelrahmen wird in jedem Fall vormontiert geliefert, wobei der Hebemechanismus bereits montiert und kalibriert ist. Die Verkleidung besteht aus Holzpaneelen, die mit Bajonettverschluss am Rahmen befestigt werden, während die zentrale Abdeckung (Lift-up Cover) aus einem 1 cm starken MDF/Aluminium-Verbundwerkstoff besteht, der im Wesentlichen oder lackiert ist und über eine motorisierte vertikale Schiebevorrichtung mit Fernbedienung verfügt.
Drehtür: aus extraleichten Holzspanplatten der Klasse E1, die mit Echtholz oder mit Polyesterharz beschichtet und lackiert sind.
Technische Daten und Ausstattung
Seitenwände und Teilungen: Stärke 2,5 cm. 0,1 cm starke PVC-Kante mit Stoff- oder Holzeffekt Beschichtung. Komplett mit verstellbaren Füßen. Für die Kombination von TV-Schiebetürmodul und Drehtürmodul ist eine zusätzliche 2,5 cm starke Seitenwand vorgesehen.
Abdeckung und Boden: Stärke 2,5 cm. 0,1 cm starke PVC-Kante mit Stoff- oder Holzeffekt Beschichtung. Ausgestattet mit extrudiertem Staubschutz-Frontprofil (für Flügelmodul).
Rückseiten: st cm 1.

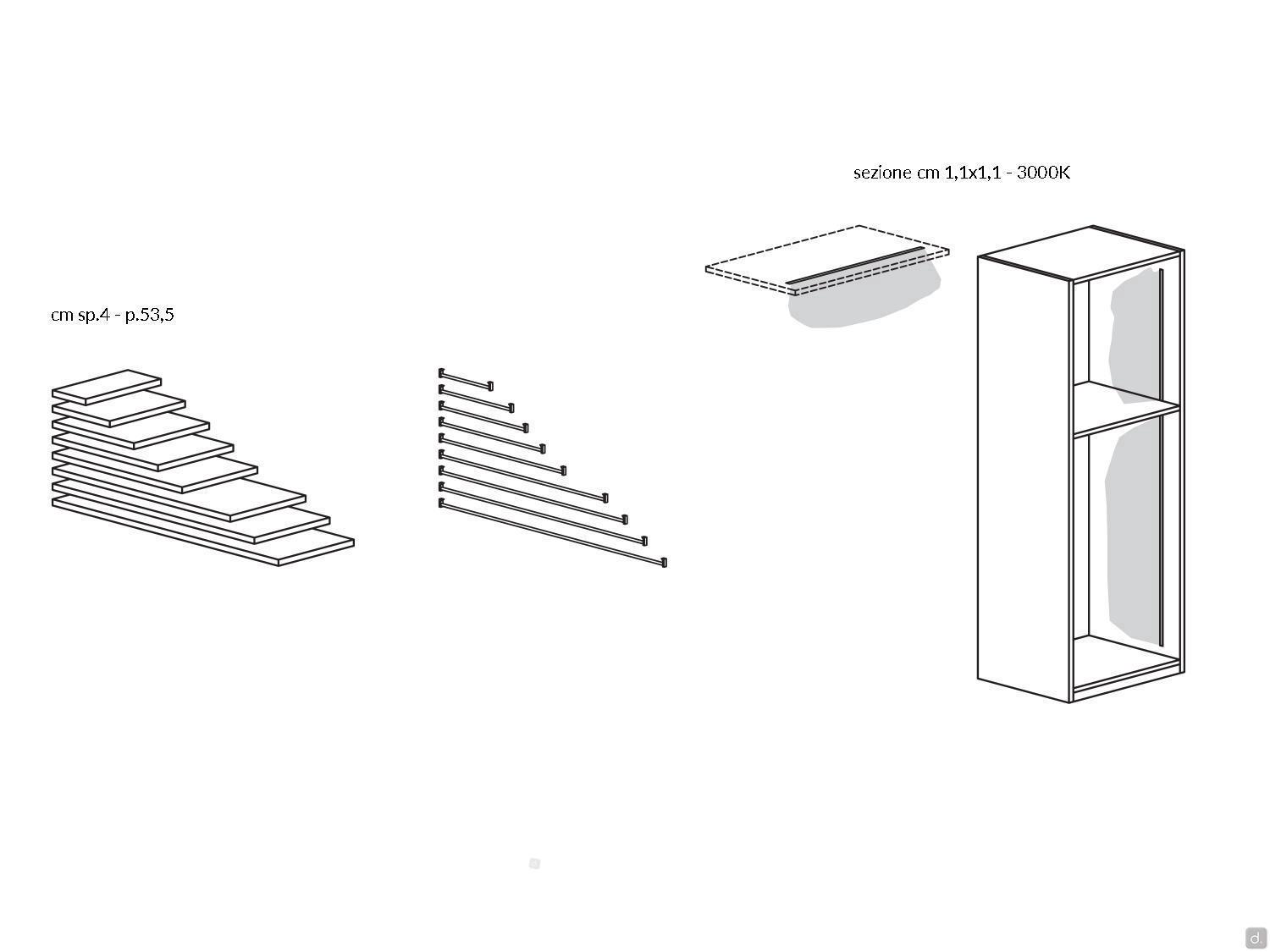

Interne Einlegeböden: 4 cm stark. 0,1 cm starke PVC-Kanten mit Stoff- oder Holzeffekt Beschichtung.
Türen: Stärke 2,5 cm matt lackiert oder Holzessenz mit vertikaler Maserung. Jede Flügeltür ist mit 6 Scharnieren aus vernickeltem Stahl (dreidimensional verstellbar, mit freier Bewegung / mit Rückholfeder / mit langsamer Bewegung), mit 110° Öffnung und langsamer Schließung ausgestattet. Bei den 2-Flügelligen Modulen ist an der linken Tür ein Staubschutzprofil angebracht.

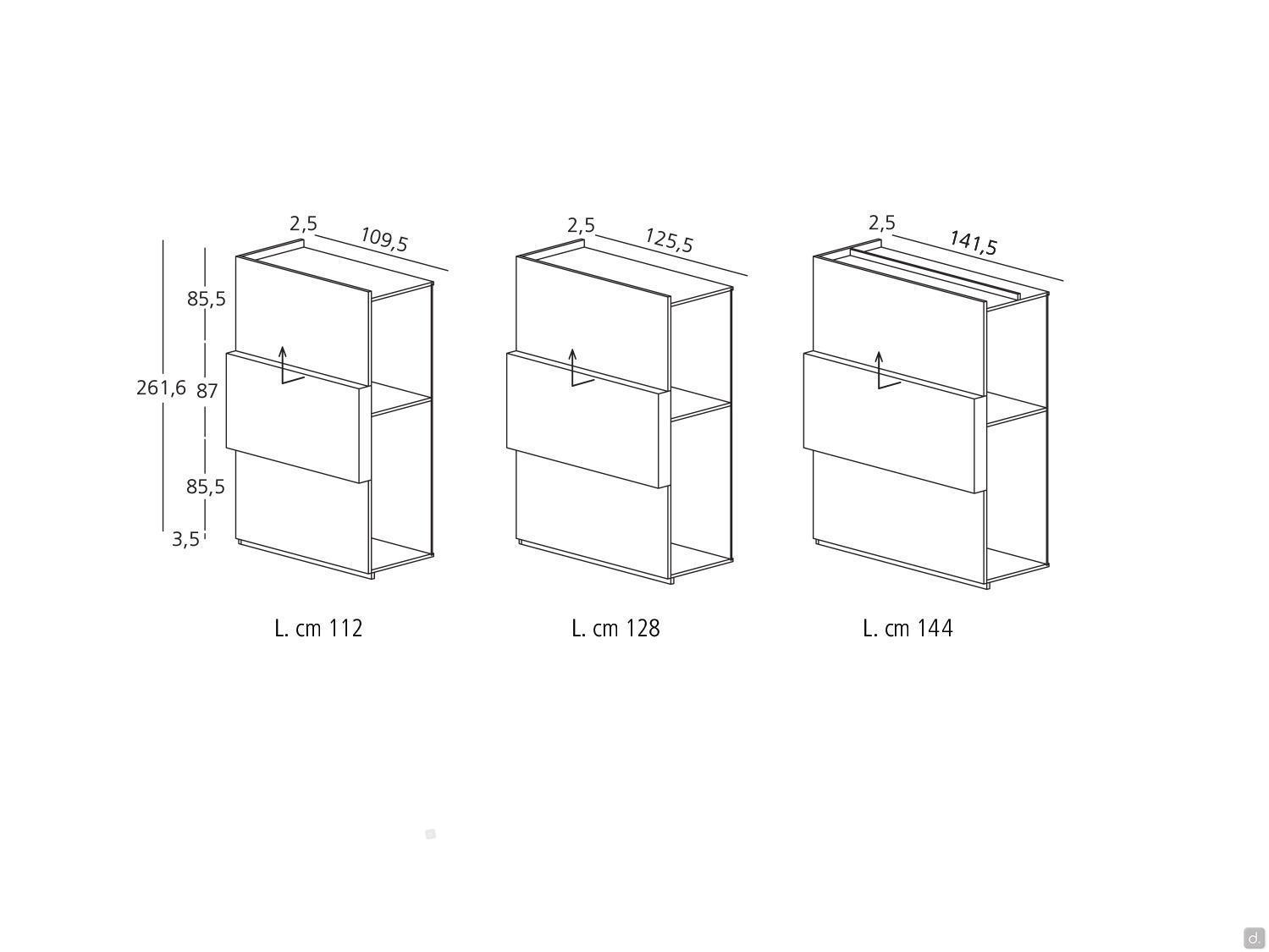

Griff - Modul mit Scharnieren: durchgehende matt lackierte Griffmulde (cm 2 h.261,6) oder bündig eingelassener Griff matt lackiert oder Holzessenz mit horizontaler Maserung (cm 7 h.31). Bei den 2-türigen Modulen ist der Griff ausschließlich an der rechten Tür vorgesehen.

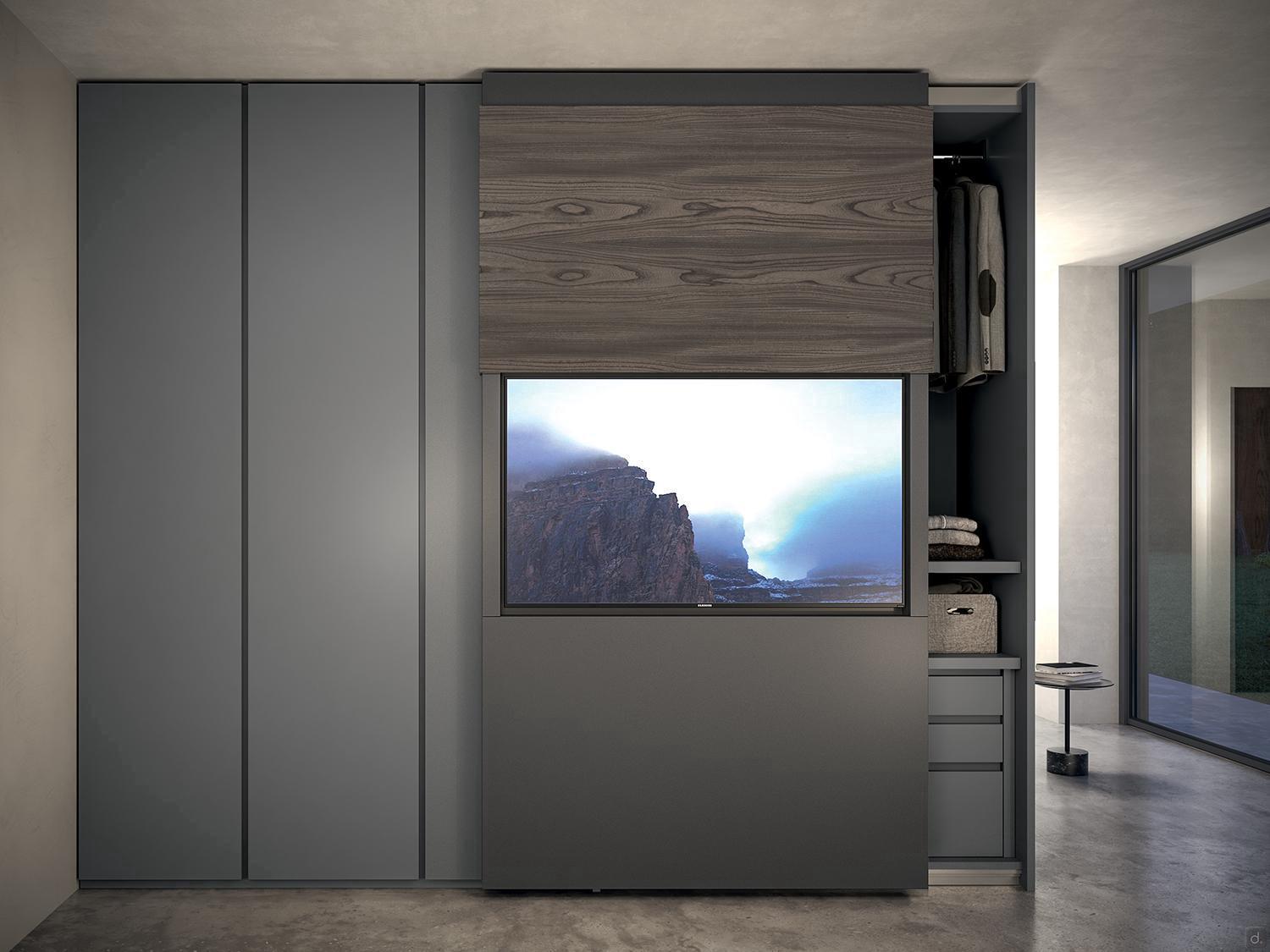

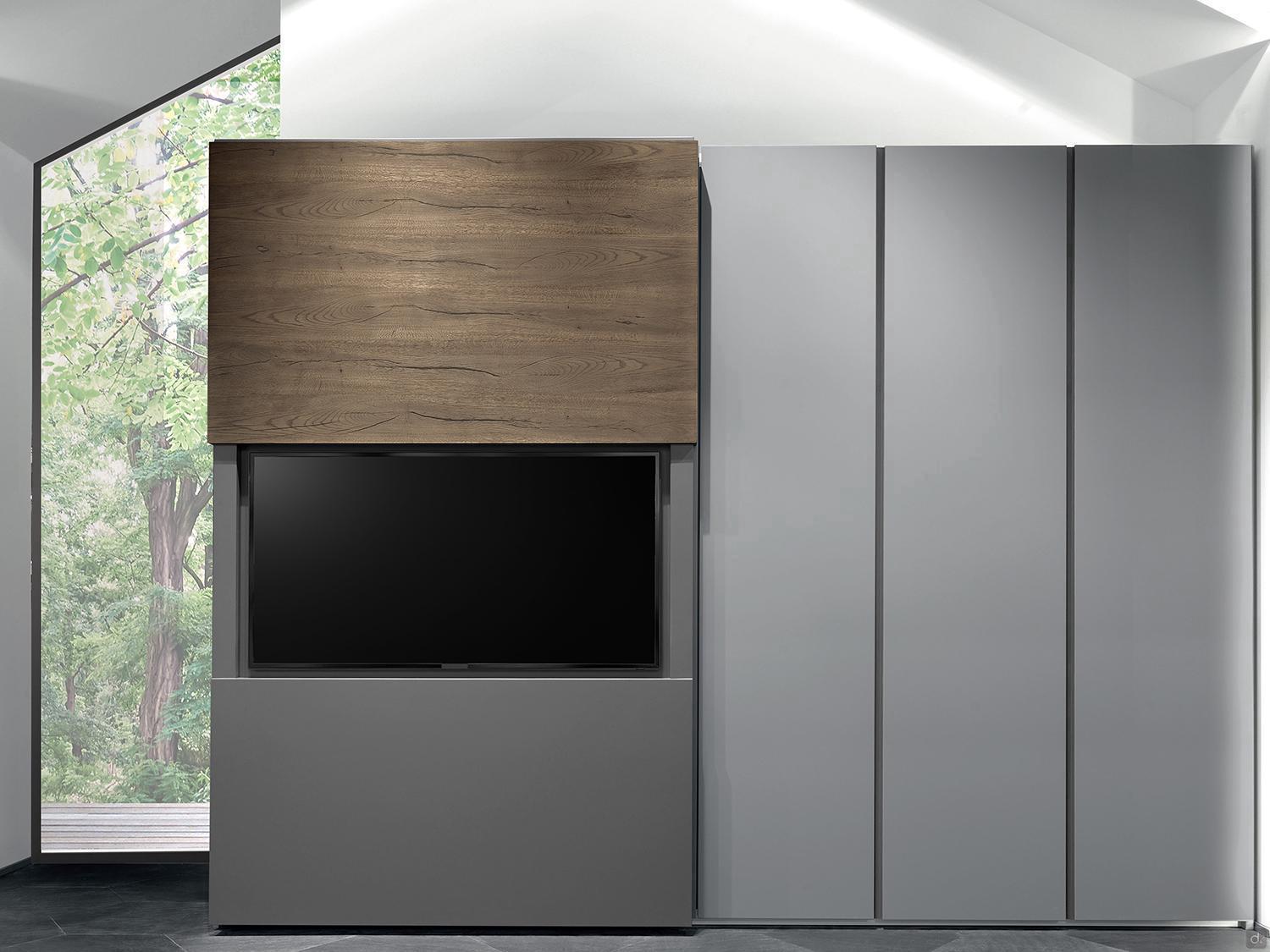

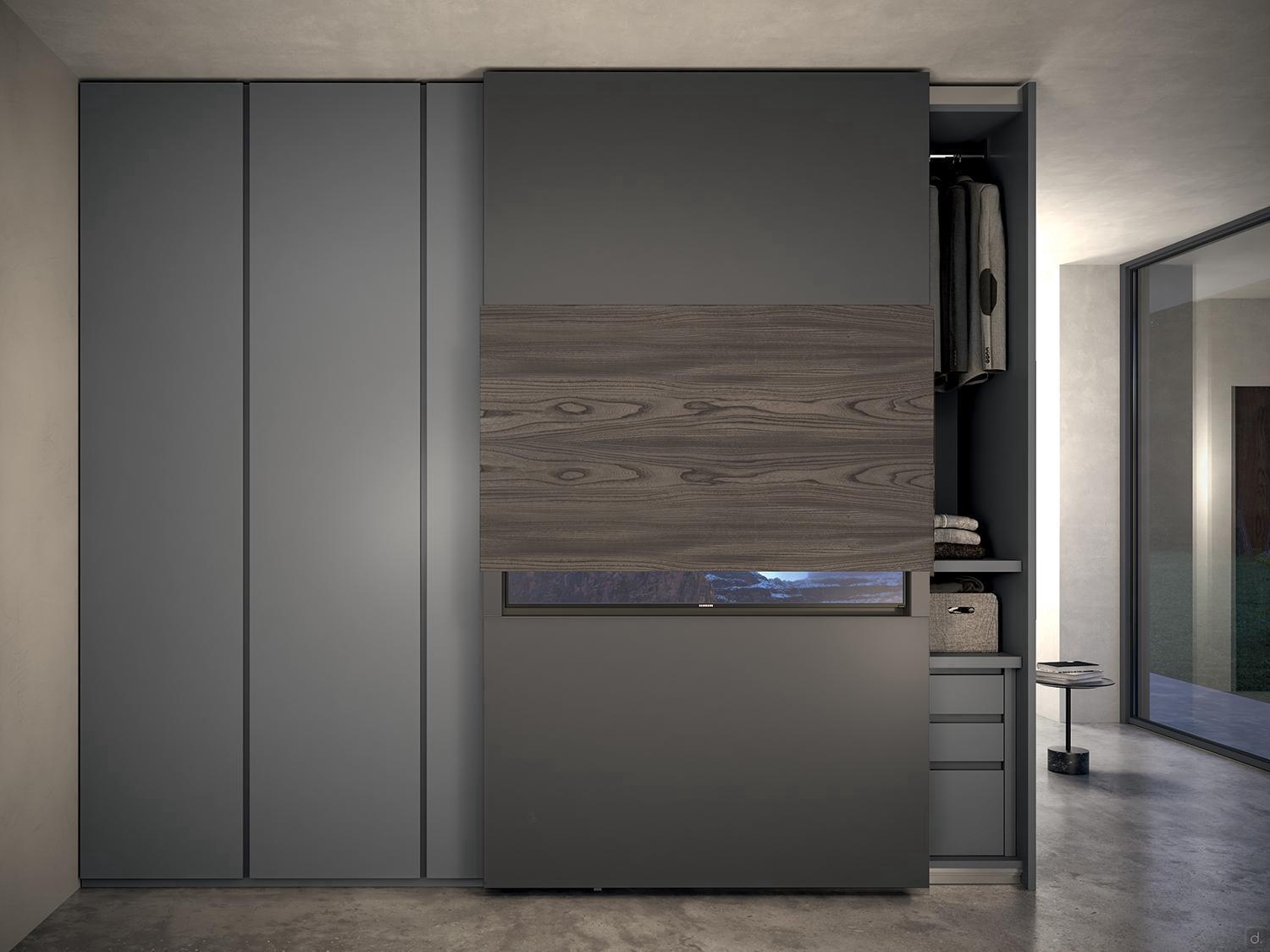

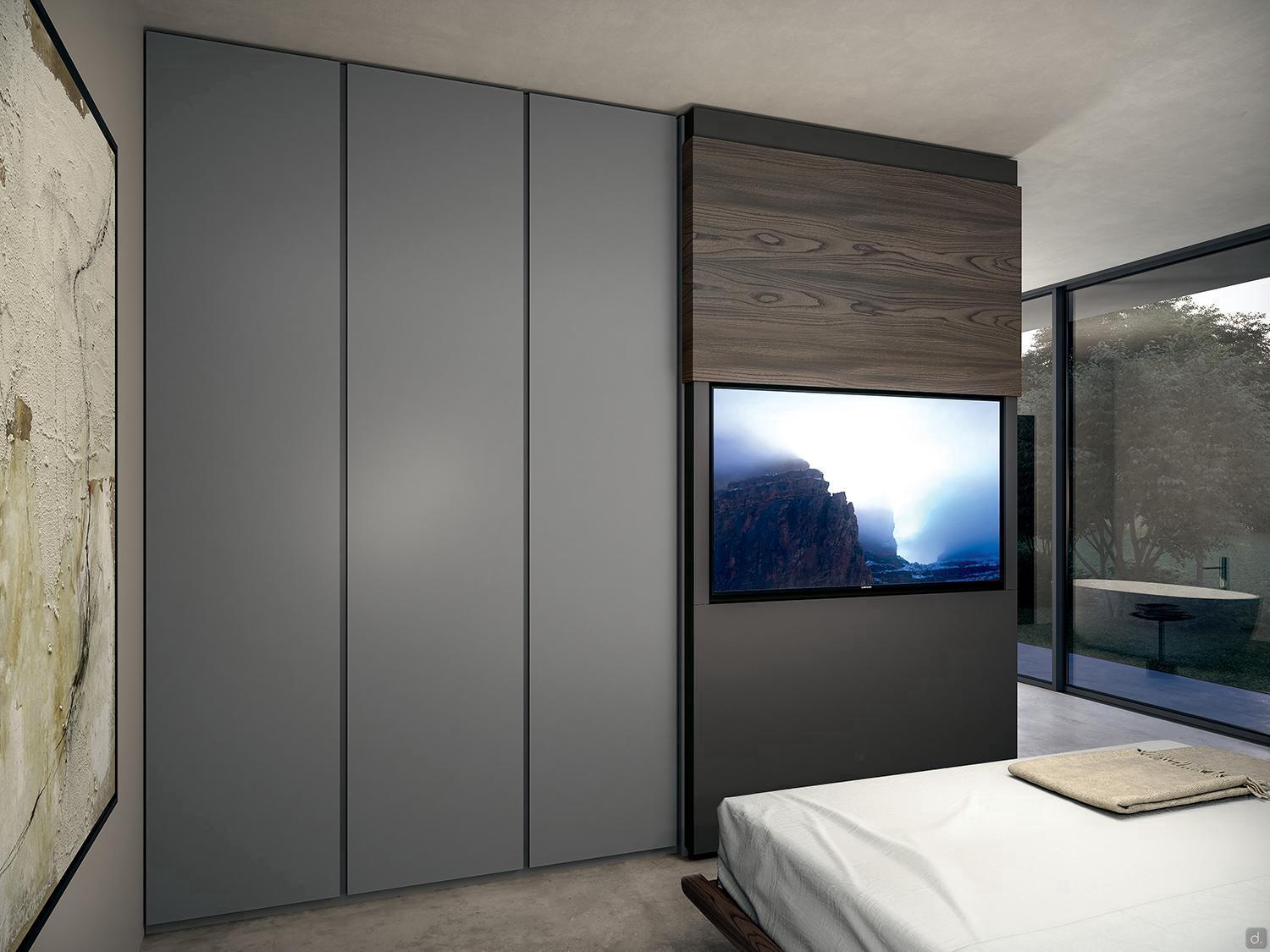

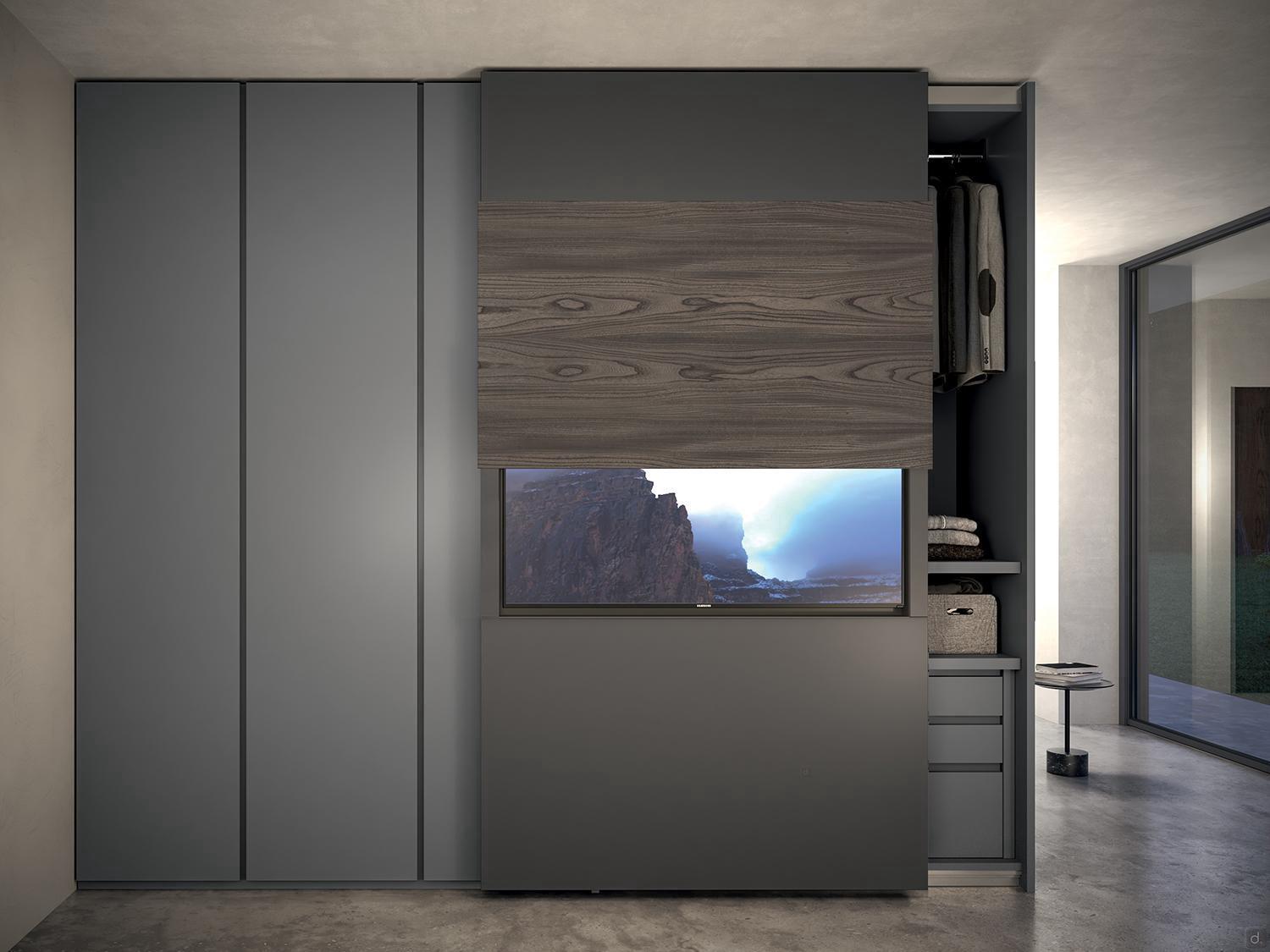

Hebbarer TV-Cover: 11 cm stark, matt lackiert oder Holz mit horizontaler Maserung.
TV-Fach: schwarz matt lackiertes Gehäuse in den folgenden Größen:
- cm 97,5 t.7,5 h.76 (TV maximal 40 Zoll);
- cm 113,5 t.7,5 h.76 (TV maximal 50 Zoll);
- cm 129,5 t.7,5 h.76 (TV maximal 55 Zoll).
Nutzbare Innenhöhe: cm 250,7.
Bohren von Seiten
An den Seiten und in den Unterteilungen sind 4 Löcher vorgesehen, mit einem durchschnittlichen Abstand von 3,2 alle 32 cm. Die detaillierten Maße entnehmen Sie bitte dem entsprechenden Diagramm in der Bildergalerie.
Tipps zur Montage
Für den Zusammenbau das Korpus werden folgende Teile benötigt:
- in der Breite cm 5
- in Höhe cm 3 (cm 1 für Drehtürmodul / cm 3 für Schwebemodul)
Um das Fernsehgerät an der Trägerplatte zu befestigen, müssen Sie an den Gewindelöchern auf der Rückseite des Fernsehgeräts Löcher in die Platte bohren und sie mit geeigneten Schrauben befestigen. Die Kabeldurchführung ist an der Tür vorgesehen. Die elektrischen Anschlüsse müssen von zertifizierten Elektrikern durchgeführt werden.
